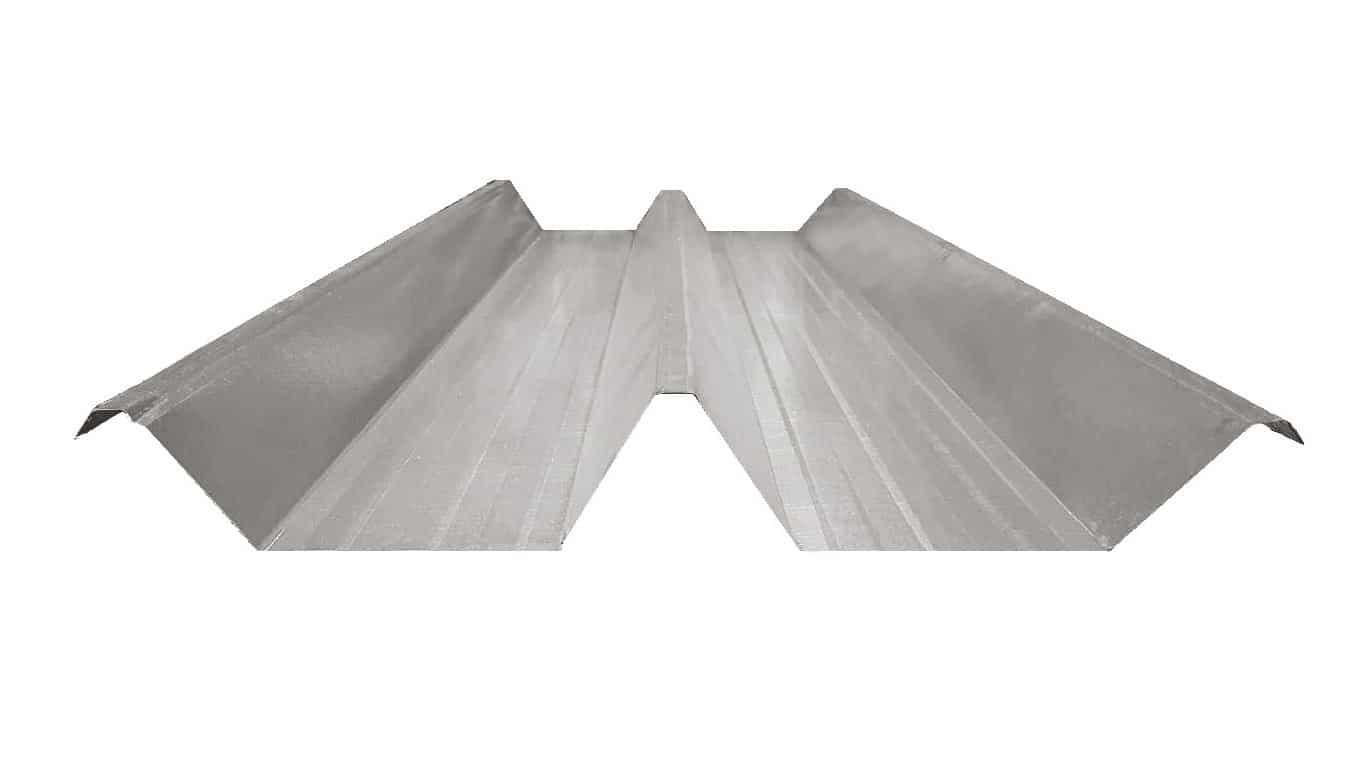

Lámina Acanalada R-90
La Lámina Acanalada R-90, fabricada en planta, es ideal para cubrir grandes claros y generar ahorros en tiempo, es un sistema de fijación expuesta, utilizado en cubiertas tipo diente de sierra y tejabanes. Disponible en acabados Zintro, Zintroalum y Pintro Poliéster Estándar.
Características
ANCHO EFECTIVO: 90 cm
PERALTE: 12.0 cm
| PRODUCTO | CALIBRES | LARGOS | ACABADOS | COLORES ESTÁNDAR | ACERO |
|---|---|---|---|---|---|
| R-90 – Zintro | 20 a 26 | 5.50, 6.10 y 7.32 m | ZINTRO o Galvanizado (Capa G-60, 0.0010″) | ———- | Grado 33 (Fy=33 K.S.I. o Fy= 2,320 kg/cm²) |
| R-90 – Zintroalum | 20 a 26 | 5.50, 6.10 y 7.32 m | ZINTROALUM (Capa AZ-50, 0.0016″) | ———- | Grado 33 (Fy=33 K.S.I. o Fy= 2,320 kg/cm²) |
| R-90 – Pintro Poliéster Estándar / Fondo | 20 a 26 | 5.50, 6.10 y 7.32 m | PINTRO POLIÉSTER ESTÁNDAR (AZ-50 + 0.2 mm Epóxico + 0.8 mm Poliéster) | Blanco Estándar / Fondo y Arena Estándar / Fondo | Grado 33 (Fy=33 K.S.I. o Fy= 2,320 kg/cm²) |
Documentos Técnicos de Lámina Acanalada R-90
Acanalados Ternium - Manual de Instalación (1,7 MiB, 15.931 clicks) Lámina TR-90 Ternium - Ficha Técnica (550,1 KiB, 1.672 clicks) Lámina TR-90 Ternium - Hoja Técnica (62,1 KiB, 1.396 clicks)Capacidades de Carga
| Capacidad de carga viva uniformemente distribuida (Kg/m²) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Apoyo tipo
|
Calibre
|
Separación entre apoyos (metros)
|
|||||||||||
|
3.30
|
3.25
|
3.50
|
3.75
|
4.00
|
4.25
|
4.50
|
4.75
|
5.00
|
5.25
|
5.50
|
5.75
|
||
| Apoyo simple |
26
|
118
|
100
|
86
|
74
|
64
|
56
|
||||||
|
24
|
150
|
127
|
108
|
93
|
81
|
71
|
63
|
56
|
50
|
||||
|
22
|
180
|
155
|
135
|
118
|
104
|
93
|
84
|
75
|
68
|
65
|
|||
Usos, Aplicaciones y Ventajas
Aplicaciones Generales:
En lugares donde sea necesario cubrir grandes claros o en cubiertas con pendientes bajas y gran necesidad de desagüe, conservando una excelente capacidad estructural.
Comparativo de Usos y Ventajas de la Lámina Acanalada R-90:
| ACABADOS | USOS | VENTAJAS |
|---|---|---|
| ZINTRO o Galvanizado (Capa G-60, 0.0010″) | Ideal para cubrir grandes claros, como: bodegas, locales comerciales, tejabanes, mercados y corrales, entre otros, donde requieran de buena apariencia y no estén expuestos a condiciones climatológicas moderadas. | Tiene excelente capacidad estructural y de desagüe, genera ahorros en perfiles estructurales y en tiempos de instalación, bajo costo de mantenimiento y larga vida útil en lugares con clima moderado. |
| ZINTROALUM (Capa AZ-50, 0.0016″) | Ideal para cubrir grandes claros, como: bodegas, locales comerciales, tejabanes, mercados y corrales, entre otros, donde requieran de buena apariencia y no estén expuestos a condiciones climatológicas adversas. | Tiene excelente capacidad estructural y de desagüe, genera ahorros en perfiles estructurales y en tiempos de instalación, bajo costo de mantenimiento y larga vida útil en lugares con clima adverso. |
| PINTRO POLIÉSTER ESTÁNDAR (AZ-50 + 0.2 mm Epóxico + 0.8 mm Poliéster) | Ideal para cubrir grandes claros, como: bodegas, locales comerciales, tejabanes, mercados y corrales, entre otros, donde requieran de buena apariencia y no estén expuestos a condiciones climatológicas adversas. | Tiene excelente capacidad estructural y de desagüe, genera ahorros en perfiles estructurales y en tiempos de instalación, bajo costo de mantenimiento y larga vida útil en lugares con clima adverso. |
Fijación
Fijación recomendada para cubierta sin aislante: Tornillo galvanizado cabeza hexagonal de 1/4″ x 1″ autotaladrante.
Recomendaciones
Almacenamiento bajo techo, sobre tarimas y sin contacto con el agua. Utilizar guantes al momento de acarrear. Pisar en la parte baja de la lámina al momento de transitar sobre ella, antes y después de ser instalada.
