Lámina Acanalada Losacero 30 (Metaldeck 30)

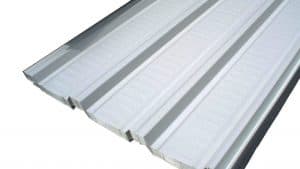

La lámina acanalada Losacero 30 (Metaldeck 30) es un sistema de entrepiso metálico que utiliza un perfil laminado diseñado para anclar perfectamente con el concreto y formar la losa de azotea o entrepiso.
Contamos con un excelente tiempo de entrega.

Partida mínima: Desde 5 piezas de la misma medida.

Product Price
Lámina Acanalada Metaldeck 30
Lámina Acanalada Losacero 30 (Metaldeck 30)

SKU: N/D Categoría:

Lámina Acanalada Losacero 30 (Metaldeck 30)

La lámina acanalada losacero 30 (Metaldeck 30) es un sistema de entrepiso metálico que le asegura una excelente resistencia estructural. Le ofrece mayor seguridad contra efectos sísmicos, ya que la losa actúa en conjunto con la estructura. Reduce los tiempos de construcción, ya que pueden hacerse colados simultáneos.

Características

Geometría Lámina Acanalada Perfil Losacero 30

ANCHO EFECTIVO: 91.44 cm.
PERALTE: 7.62 cm.
ACERO: Grado 33 (Fy=33 K.S.I. o Fy= 2,320 kg/cm²)
CALIBRES: 18 a 24.
LARGOS: 1.00 a 12.20 m.
ACABADOS: ZINTRO o Galvanizado (Capa G-60, 0.0010″)

Documentos Técnicos de Lámina Acanalada Losacero 30 (Metaldeck 25)

Ficha Técnica Losacero 30 (369,7 KiB, 451 clicks) Hoja Técnica Ternium Losacero 30 (51,0 KiB, 427 clicks)

Volumen

Volumen de Concreto Sobre los Aceros Metaldeck 30

Propiedades

Propiedades de La Sección de Acero Metaldeck 30

Propiedades de la Sección Compuesta Metaldeck 30

Capacidades de Carga de la Lámina Acanalada Losacero 30 (Metaldeck 30)

Carga Puntual Admisible Metaldeck 30

Sobrecarga Admisible con Conectores Metaldeck 30

  • (*) Separación entre apoyos máxima recomendada para una carga de 100 kg al centro del claro hasta un claro de 2 m, claros de 2 o más metros, se consideran dos
  • cargas concentradas.
  • Las cargas de succión de viento NO están incrementadas en un 33% por
  • ser carga accidental.
  • Los valores de carga viva y de succión de viento fueron limitados a 300 kg/m2.
  • Los valores sombreados han sido limitados por una deflexión máxima de L/240.
  • Las propiedades y capacidad de carga fueron calculados para un acero G37 (FY2600 kg/cm2, Fb=1560 kg/cm2).
  • Los proyectos deben ser calculados por un ingeniero responsable del mismo para satisfacer los códigos, normas yprocedimientos aceptados por la industria de la construcción.

Usos, Aplicaciones y Ventajas

Aplicaciones:

Este sistema se aplica para fabricar losas compuestas, instalando la lámina y colando el concreto sobre ella. Ésta se fija por medio de pernos de cortante soldados a la estructura principal.

Este sistema además de tener una excelente resistencia estructural disminuye los tiempos de construcción generando ahorros en mano de obra, tiempo y renta de equipo.

Actúa como acero de refuerzo positivo y cimbra y se puede aplicar con vigas trabajando como sección compuesta.

Usos:

Se utiliza en entrepisos de centros comerciales, edificios corporativos, estacionamientos, hoteles, hospitales, etc.

Ventajas:

Genera ahorros en cimbras, acero de refuerzo y jornadas laborales, también reduce el peralte de las trabes, lo que representa menos altura y aún más ahorros en muros, instalación y acabados. El sistema de fijación garantiza que la losa se conecte adecuadamente a la estructural principal y cuenta con una excelente vida útil en lugares con clima adverso.

Fijación

Fijación recomendada para losa compuesta: Perno Nelson o similar, del espesor y alto especificado en el diseño, soldado a estructura primaria por medio de soldadura.

Fijación de la Lámina Acanalada Losacero 30 (Metaldeck 30)

Recomendaciones

Almacenamiento bajo techo, sobre tarimas y sin contacto con el agua. Utilizar guantes al momento de acarrear. Pisar en la parte baja de la lámina al momento de transitar sobre ella, antes y después de ser instalada.
